壳体环螺栓连接

使用好优利钻倒复合刀具,同时进行钻孔、正向倒角和反向倒角:每年降低成本超过 100000 美元。
vex-produkt-icon

客户应用

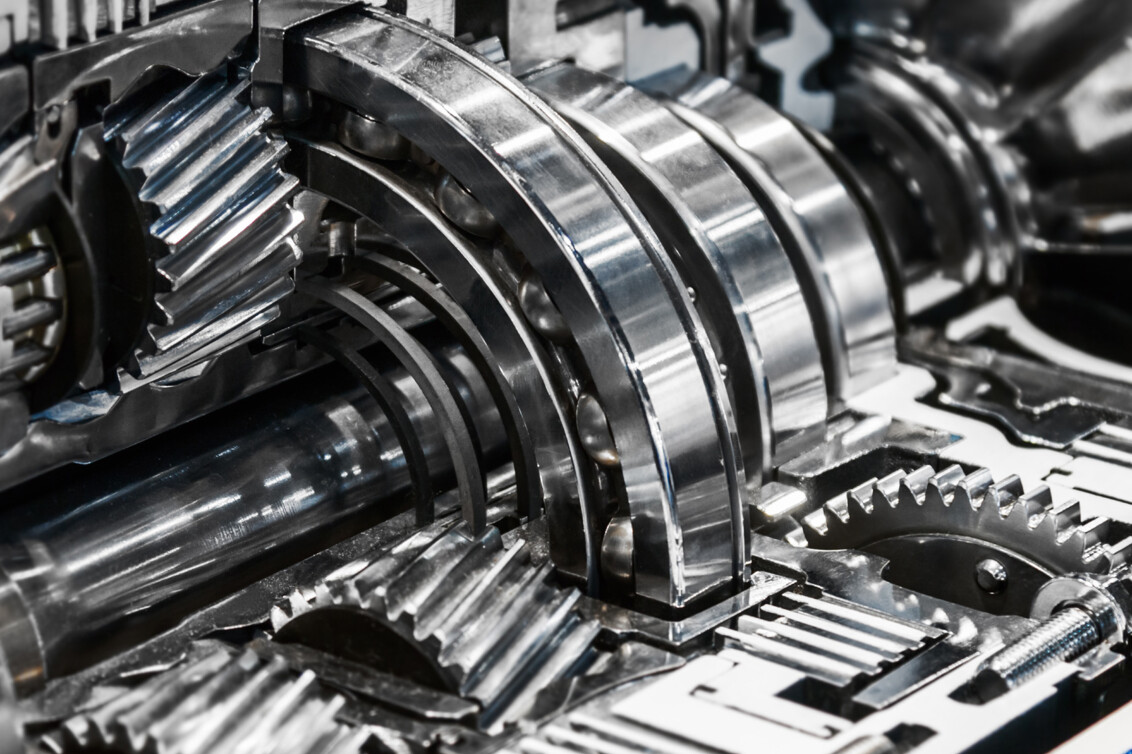

8 档变速箱的壳体环连接器,每个工件具有 12 个 Ø5.0 mm 孔。

工件壳体环螺栓连接
孔径Ø5.0 mm
材料厚度4.0 mm
材料ADC 10
机床Magnix 螺纹切削中心
产量每年 1 百万个工件
VEX_einzeln

解决方案

好优利推荐采用 SNAP 技术的组合式钻孔/倒角刀具 VEX 5.0 (GH-Q-O-4000)。首先钻孔,然后对前部孔边缘进行倒角,最后对后部孔边缘进行倒角。

刀具VEX
钻孔速度100 m/min
钻孔进给0.2 mm/R
倒角速度72 m/min
倒角进给0.15 mm/R
冷却液外部冷却液

客户受益

好优利钻倒复合解决方案的优势是,通过将三个加工步骤组合成一道工序,显著节省了加工时间。变速箱制造商通过采用好优利 VEX 刀具,节省了两个 CNC 加工中心,每年降低成本超过 100000 美元。
