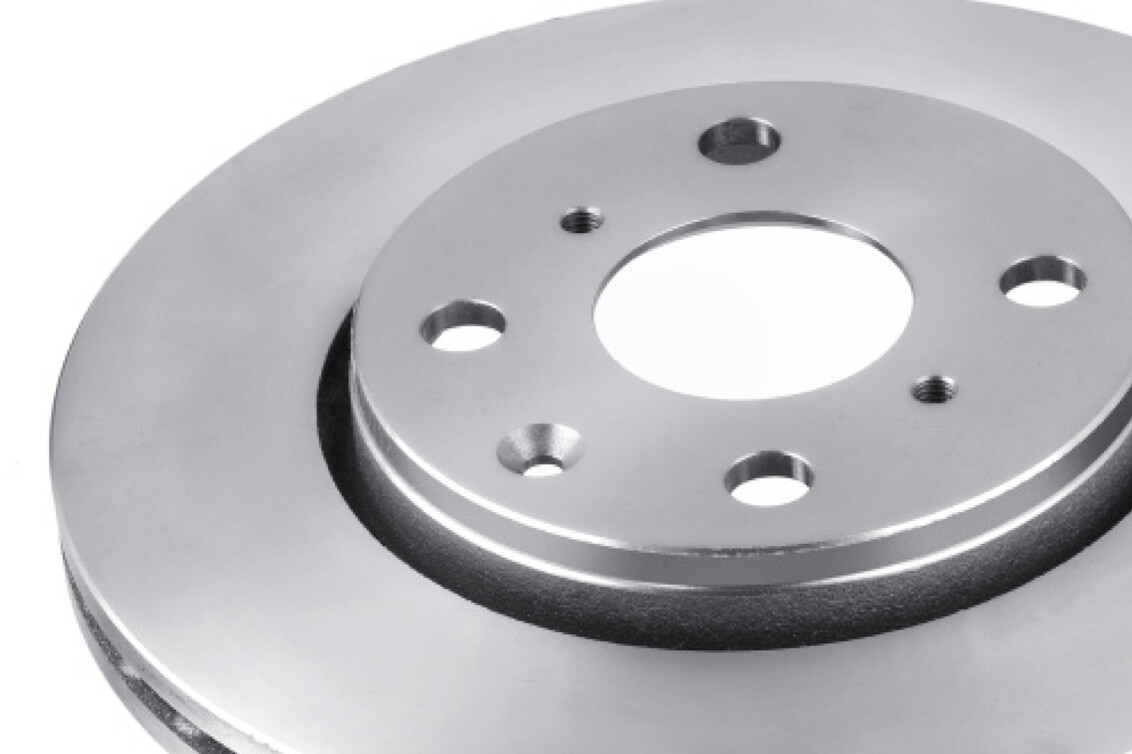

制动盘

通过将多个加工步骤集成到一个刀具中实现最佳的成本效益。

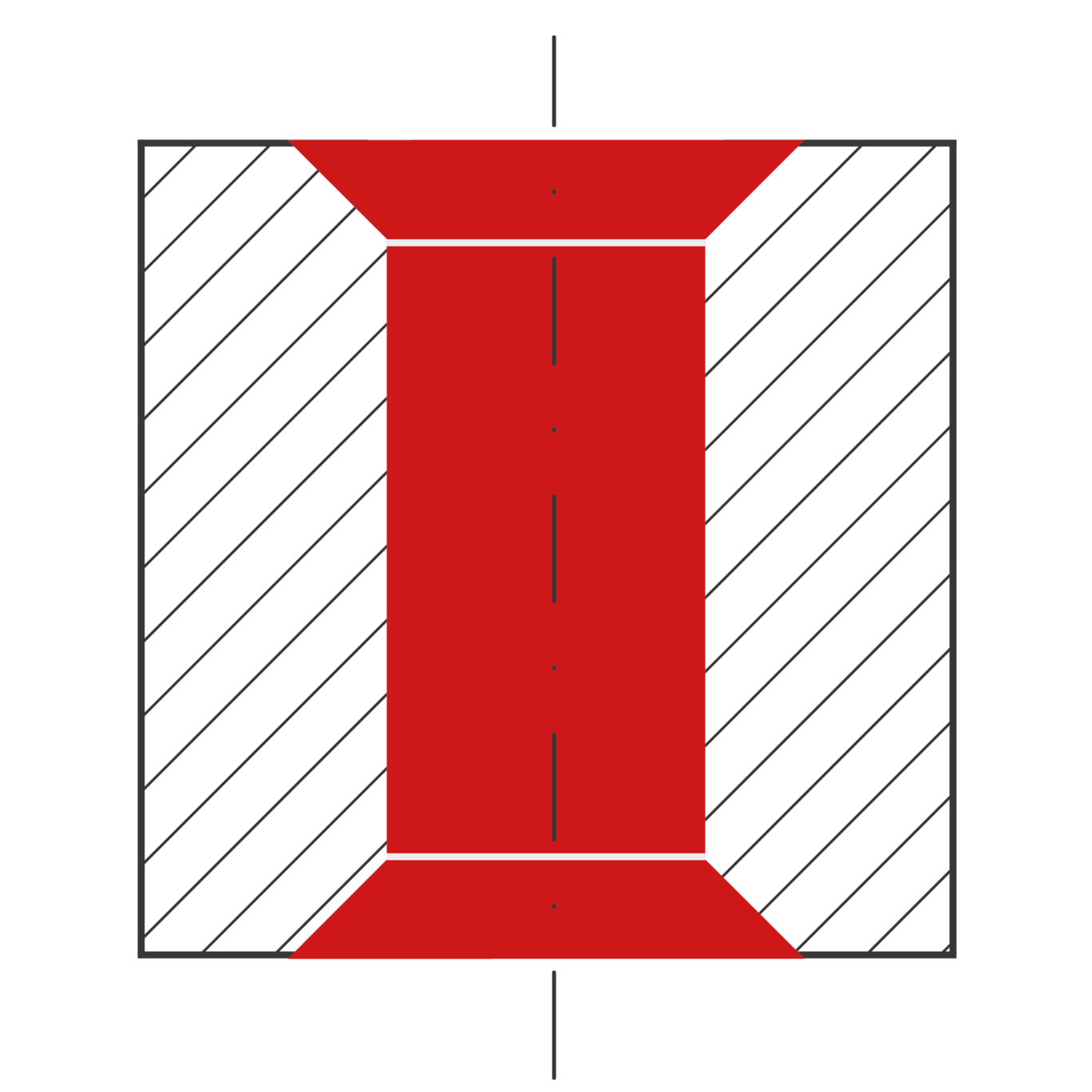

vex-produkt-icon

客户应用

汽车行业需要数以百万计的制动盘。因此,必须将制造工艺优化到 100%。在该应用中,存在两种不同类型的孔,需要在最短的时间内完成加工。

工件制动盘



孔 1

适用于 M8 螺纹的中心孔
倒角                                  前部和后部:Ø8.5 mm x 90°
材料铸件



孔 2

孔径Ø8.6 mm
正向锪孔Ø17.2 mm x 90°
反向倒角Ø0.5 mm x 45°
材料铸件

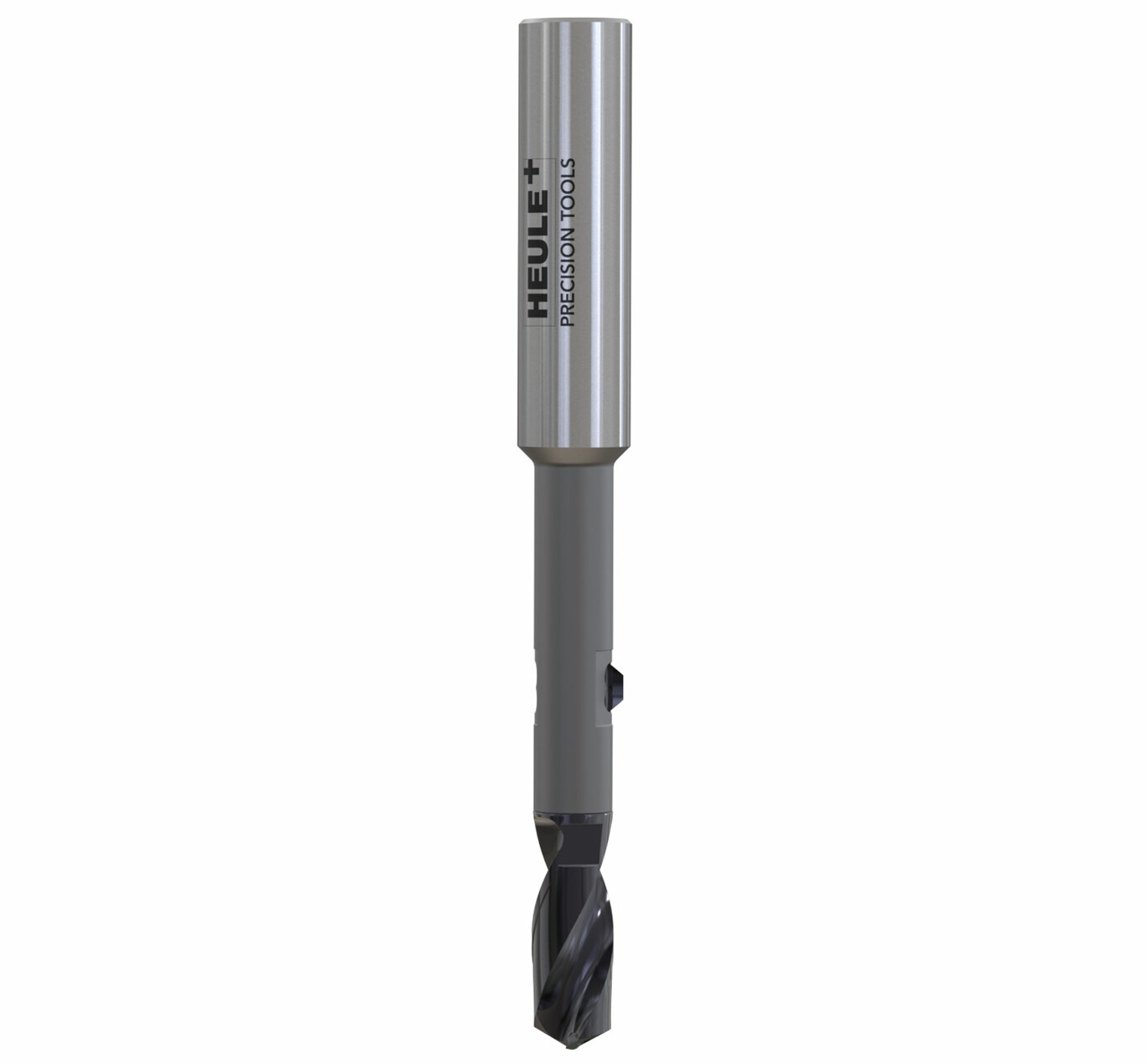

VEX_einzeln

解决方案

孔 1



使用 VEX 钻孔组合刀具一次性钻中心孔并对前部和后部 (Ø8.5 mm x 90°) 进行倒角。

刀具VEX 钻孔组合刀具
VEX 工作速度3200 rpm
VEX 进给0.25 mm/R
SNAP 工作速度1900 rpm
SNAP 进给0.15 mm/R
冷却液干式
使用寿命30000 次钻孔

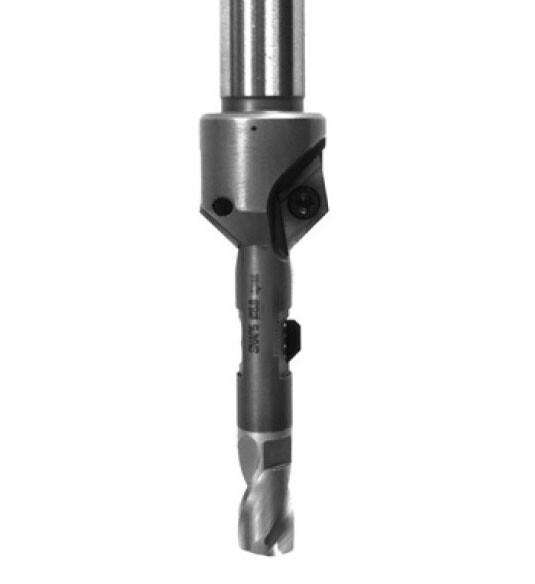

kombiwerkzeug_kurz

孔 2



首先钻孔,然后正向锪孔 (Ø17.2 mm x 90°) 并反向倒角 (Ø0.5mm x 45°) – 所有步骤一次性完成。使用好优利专门的 VEX 钻孔/锪孔组合刀具进行加工。

刀具VEX 钻孔/锪孔组合刀具
VEX 工作速度2600 rpm
VEX 进给0.26 mm/R
VEX 使用寿命30000 次钻孔
转位式刀片工作速度1500 rpm
转位式刀片进给0.15 mm/R
转位式刀片使用寿命15000 次钻孔
SNAP 工作速度1500 rpm
SNAP 进给0.15 mm/R
SNAP 使用寿命30000 次钻孔
冷却液干式

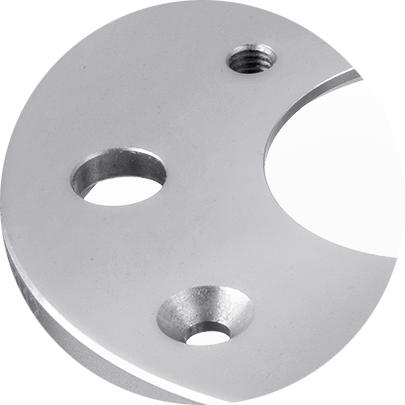

032_Resultat

客户受益

通过将多个加工步骤集成到一个刀具中,好优利经过验证的刀具解决方案,确保了最佳的成本效益。
