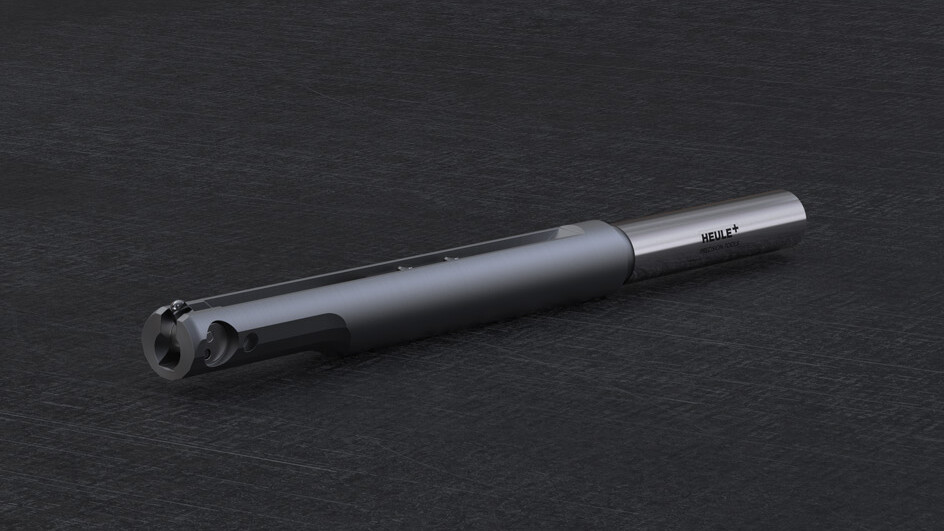

COFA-X

最大孔径比例 1:1 的交叉孔机械去毛刺

  • 根据应用进行定制化调整
  • 最小孔直径 5.0 mm 的解决方案
  • 完全的倒角边缘 – 边缘无毛刺
  • 优化数控加工操作
COFA-X | Catalogue
pdf ・ 631,0 KB
咨询表

品类

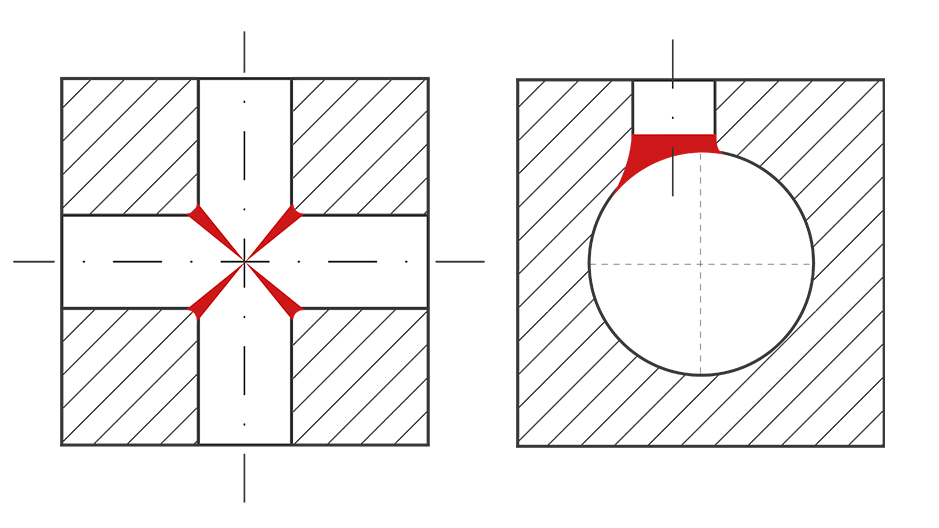

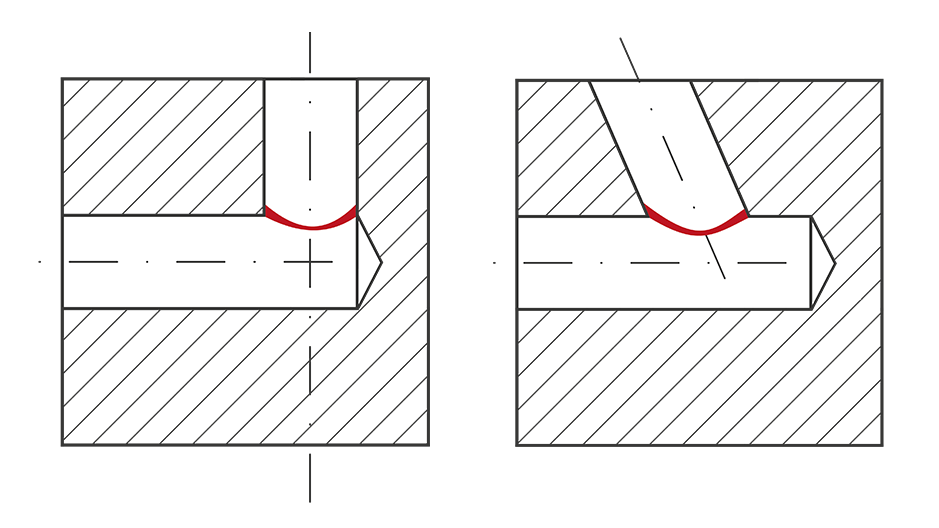

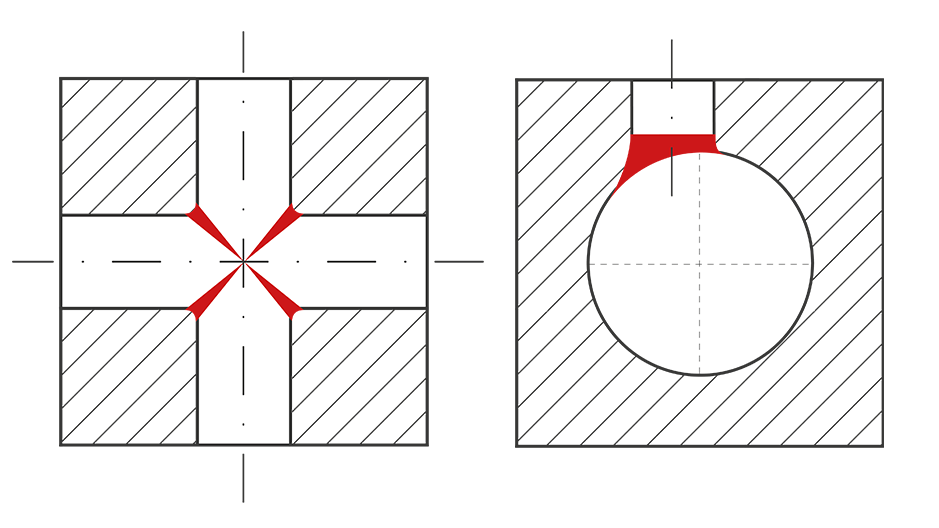

每个 COFA-X 都是针对个性化应用而设计。这种解决方案适用于主孔与交叉孔之间比例为 1:1 的孔。 另外，还适用于具有轴向错位的交叉孔。 COFA-X 适用于 5.0 mm 及以上的孔直径。



在所有情况下，我们都需要一个尽可能清楚的应用说明，以便提供一个完美匹配的解决方案。请尽可能准确地定义对于去毛刺刀具的需求和预期。



  • 主孔直径（含公差）
  • 交叉孔直径（含公差）
  • 钻孔深度
  • 材料
  • 贯穿角度
  • 偏心度
  • 每年的产量
  • 循环时间（实际/额定）
  • 机床
  • 当前解决方案
  • 对于解决方案的特别要求
  • STEP 图纸
发送请求

设计

该工具结构原理简单，基于 COFA系统。但是，刀片预加载了力，因此即使孔口曲面幅度较大，也可以沿孔口上下浮动。刀体也是专门设计的。COFA-X 在过孔时需要偏心入孔，因为预加载力使得刀片只能一个方向摆动。



硬质合金涂层刀片被设计专门用于孔的正面加工或孔的背面加工。



两个螺钉将可更换弹簧固定到刀体上。加工后，弹簧将刀片弹回到其起始位置。

entgratwerkzeug-cofa-x-werkzeug
entgratwerkzeug-cofa-x-schnitt
entgratwerkzeug-cofa-x-schnitt

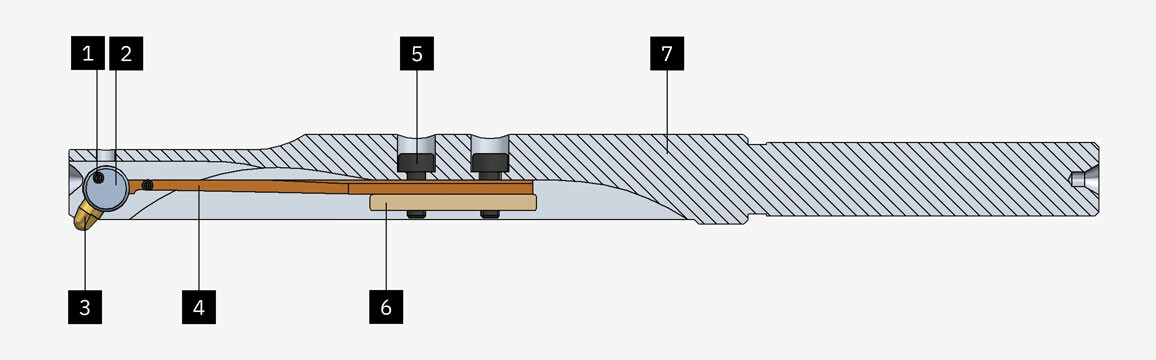

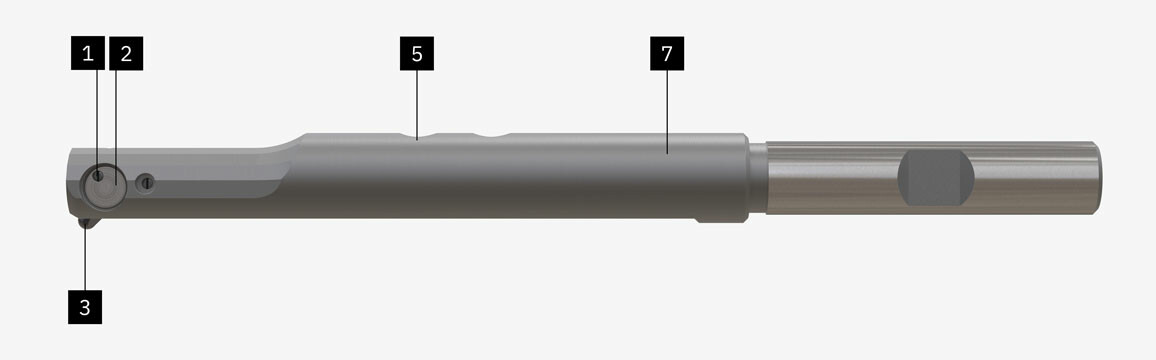

刀具结构
  1. 刀片
  2. 夹紧销
  3. 弹簧
  4. 刀体
  5. 圆柱形螺栓
  6. 调节螺钉
COFA X | 更换刀片和弹簧片
Arbeitsweise Entgratwerkzeug COFA-X

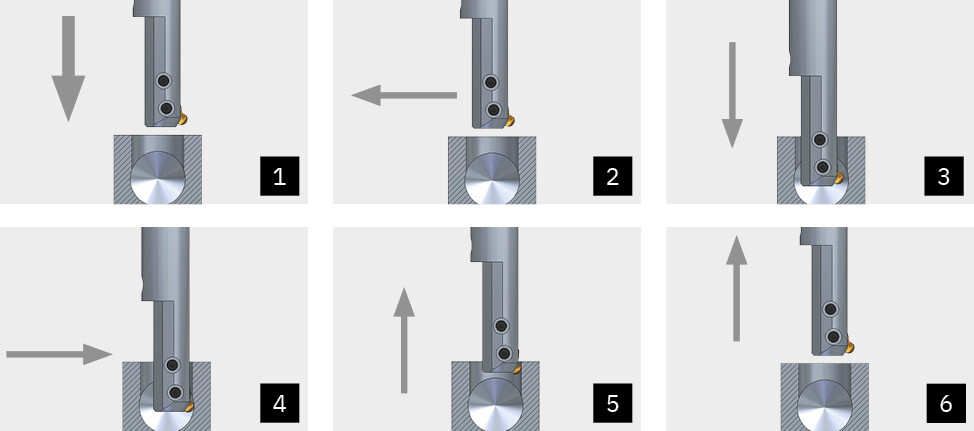

加工过程描述

COFA-X 可去除具有较大不平度的内部钻孔细钩的毛刺。这种适用于交叉孔的机械去毛刺解决方案可在 CNC 模式下可靠使用，并且能够大大提高过程可靠性。



在使用中，例如用于孔的背面去毛刺，需要将去毛刺刀具以偏心方式移动至待去毛刺的孔的背面。为了去毛刺，它会移回到偏移值 0。然后在反向工作进给中进行去毛刺。加工孔口，不会产生二次毛刺。在交叉孔的去毛刺过程结束后，刀片转到刀体中，刀具从孔中快速移出。在此无需停止主轴。

下载

您想要了解更多有关 X-BORES 系列和 COFA-X 技术的信息吗？请点击我们的下载区。

COFA-X | Catalogue
COFA-X | Catalogue
pdf ・ 631,0 KB
COFA-X | Instruction manual
COFA-X | Instruction manual
pdf ・ 276,5 KB
转到“媒体和下载中心”
Online-Seminar-deburring-cross-bores

怎样进行“交叉孔去毛刺”？

您可以通过 20 分钟的网络直播“交叉孔去毛刺”了解这一点。请点击以下链接进行观看。

转到“网络直播”
