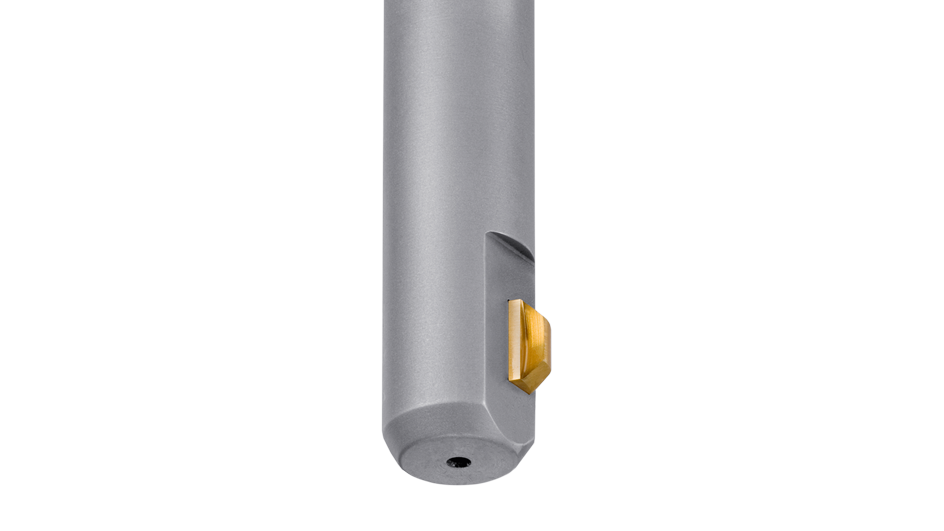

snap-detail
Fasen-SNAP-Kassetten-Sortiment
SNAP_Messer-Uebersicht

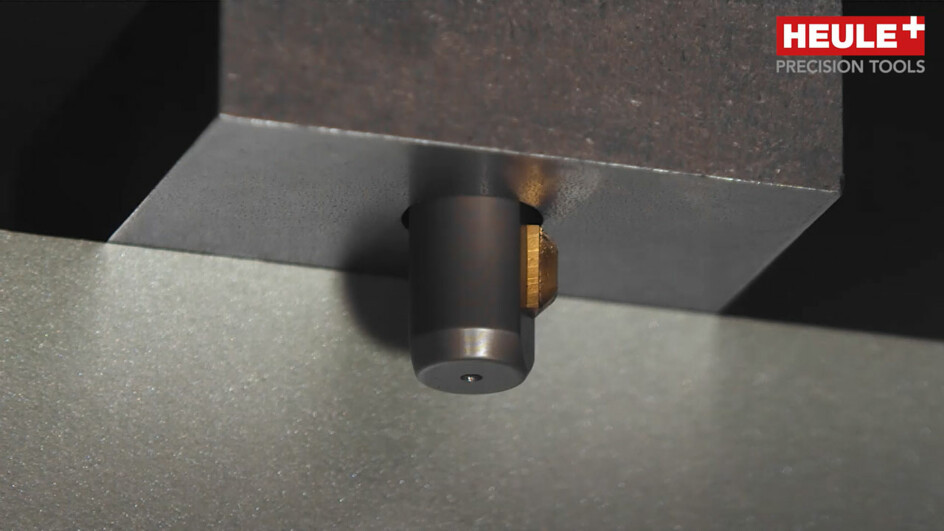

thumbnail-snap
snap-vor-und-rückwärts-fasen
anwendungssituation-faswerkzeug-snap
anwendungssituation-faswerkzeug-snap
Resultat-faswerkzeug-SNAP
snap-detail
Fasen-SNAP-Kassetten-Sortiment
SNAP_Messer-Uebersicht
返回“倒角”

SNAP

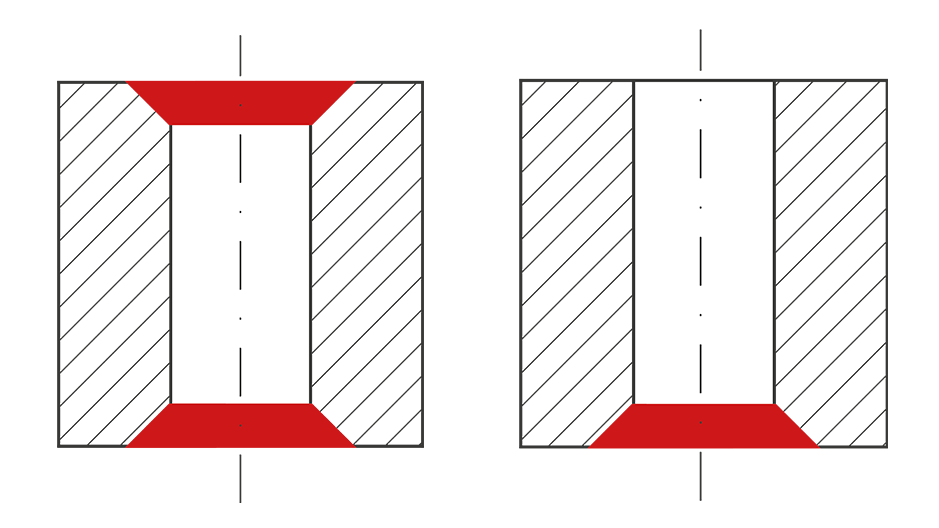

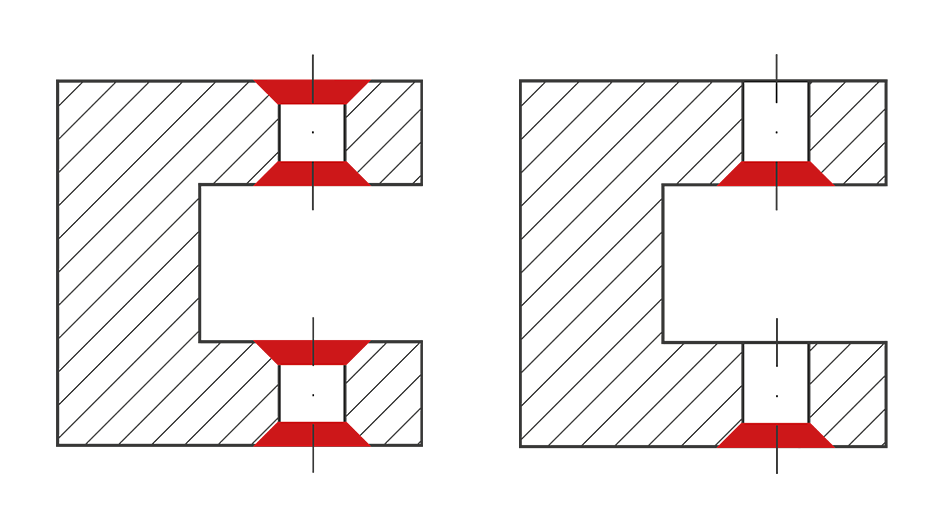

单次工序中完成正反面倒角

  • 无需翻转工件或停止主轴
  • 可在机床上手动更换硬质合金刀片
  • 尤其适用于在 CNC 模式下进行大批量加工
  • 标准品类刀具加工范围从最小孔直径为 2.0 mm 开始
  • 从最小孔径 12.6 mm 到任意大孔径的刀座解决方案
SNAP | 产品目录
pdf ・ 12,8 MB
Tool Selector
fasen-snap-sortiment

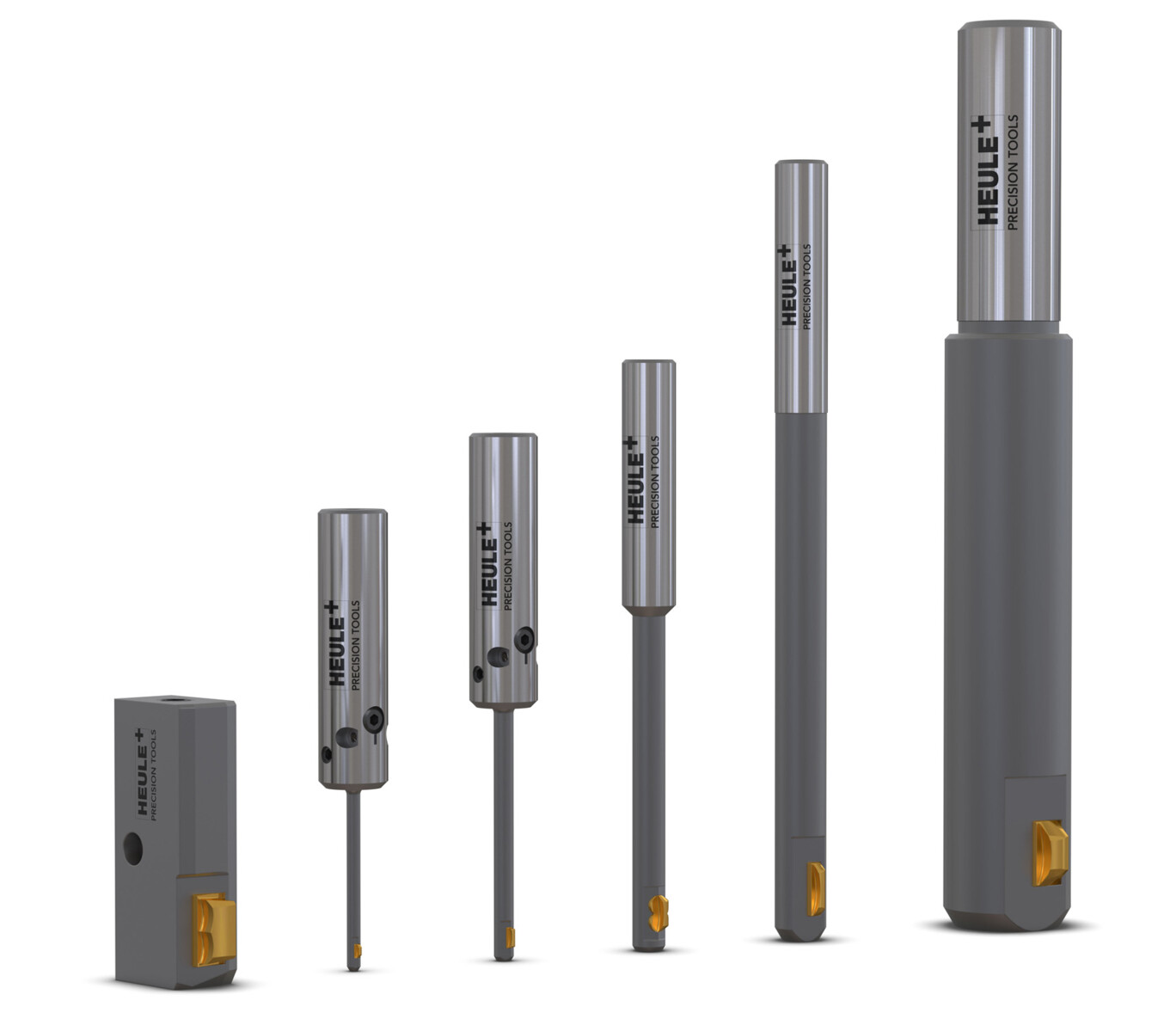

品类

该刀具品类包含适用于孔直径 2.0 mm 至 35.0 mm 的倒角刀具。借助刀座可以进行任意大的孔直径的倒角加工。根据刀片类型的不同，SNAP的倒角尺寸范围为 0.2 mm 至 1.5 mm。倒角大小由刀片确定，一个刀杆可以安装不同型号的刀片，由此获得不同大小的倒角。

孔径最大倒角能力刀具系列
Ø2.0-Ø2.9 mm0.20-0.30 mmSNAP2
Ø3.0- Ø3.9 mm0.30-0.50 mmSNAP3
Ø4.0-Ø5.0 mm0.60-0.75 mmSNAP4
Ø5.0-Ø8.0 mm1.00 mmSNAP5
Ø8.0-Ø12.0 mm0.75 mmSNAP8
Ø12.0-Ø20.0 mm1.00 mmSNAP12
最小 Ø12.6 mm1.50 mmSNAP5 刀座
Ø20.0 mm-Ø35.0 mm1.50 mmSNAP20
最小 Ø25.0 mm1.50 mmSNAP20 刀座

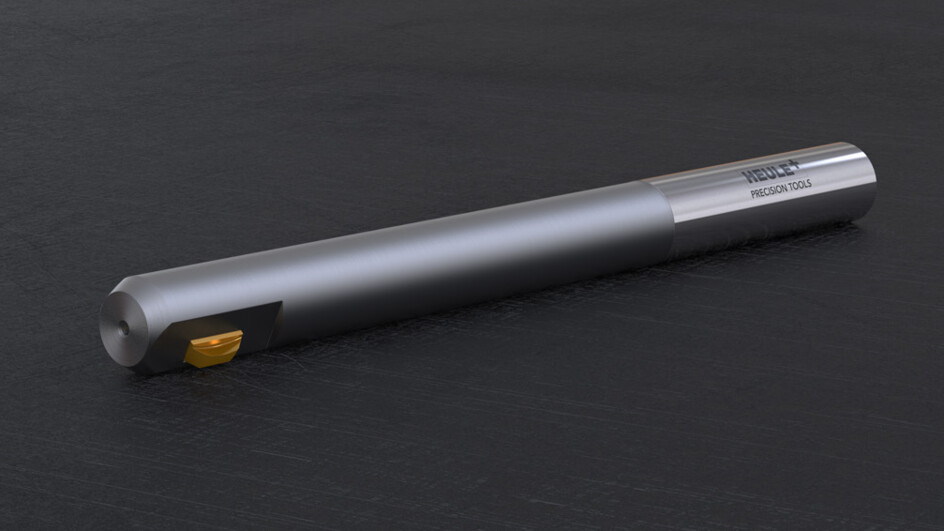

SNAP-Modul_in-Bohrer_Boden_red

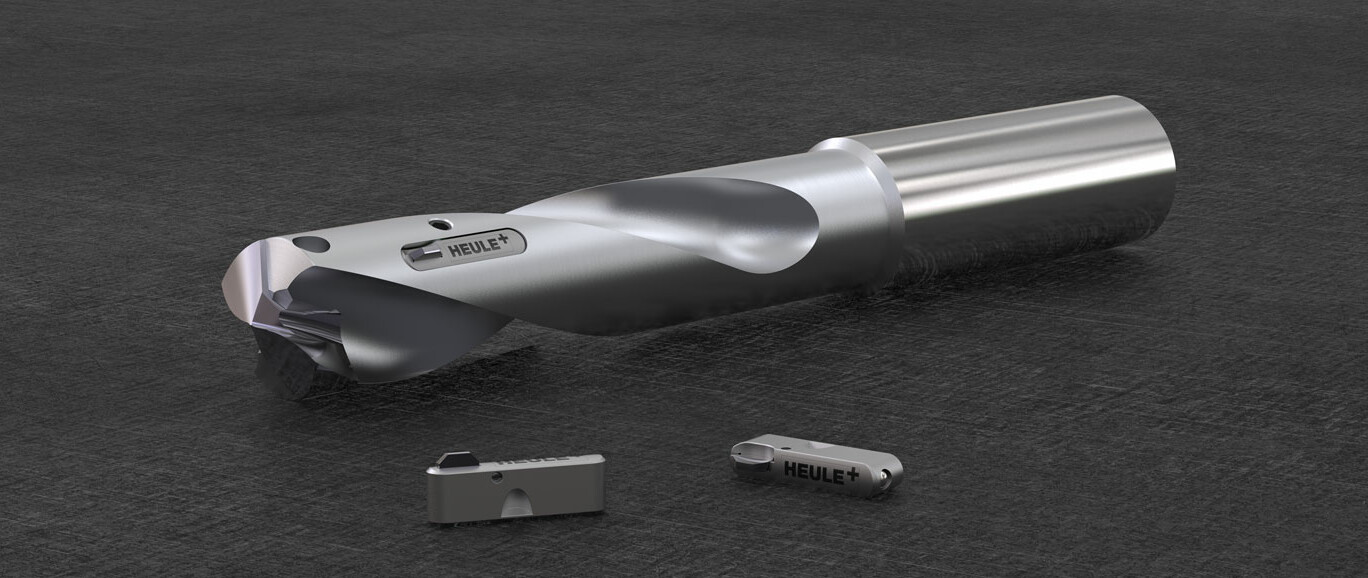

*想要将倒角刀具与您目前的钻孔刀具相结合，从而节省更多时间？了解更多关于此内容和我们的Module Line产品。

转到Module Line

如果标准品类中的刀具解决方案不适用于您的应用，好优利可以为您提供详细的应用分析，开发适合您应用的解决方案。

更多有关定制产品的信息

结构

SNAP 刀具系列由尺寸各异的 3 个型号组构成。一个型号组是 SNAP 2-4，另一个是 SNAP 5-20 以及刀座刀具。大型倒角刀具为一体式设计，小型刀具由刀体和刀片壳构成。



简单的结构设计和完全机械化的加工过程确保了倒角功能的可靠性。

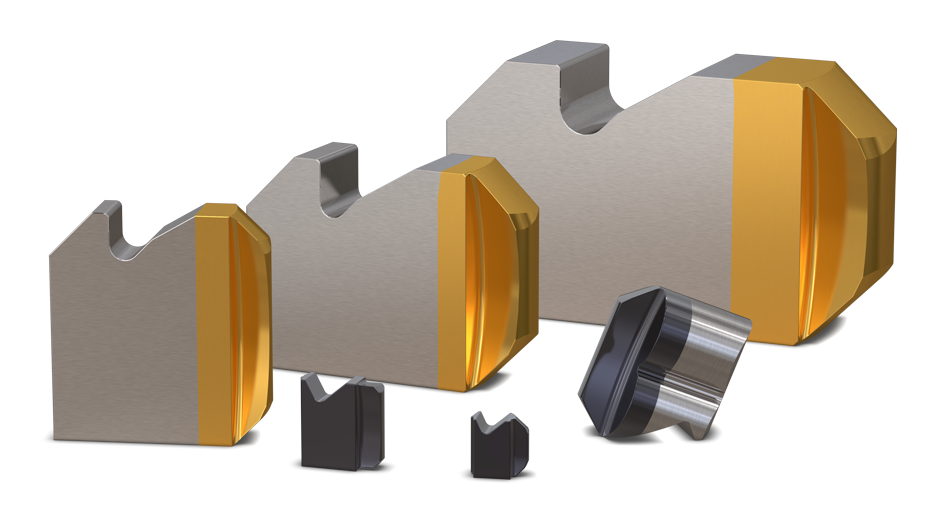

SNAP 倒角刀具的经过专门打磨的刀片分为两种设计 - 可正反切削或仅可反向切削。倒角刀被处于弹簧压力下的控制销以可活动的方式保持在刀体中。刀片的更换手动进行，无需额外的工具，因此可直接在机床中完成。



SNAP 2-4
SNAP 5-20

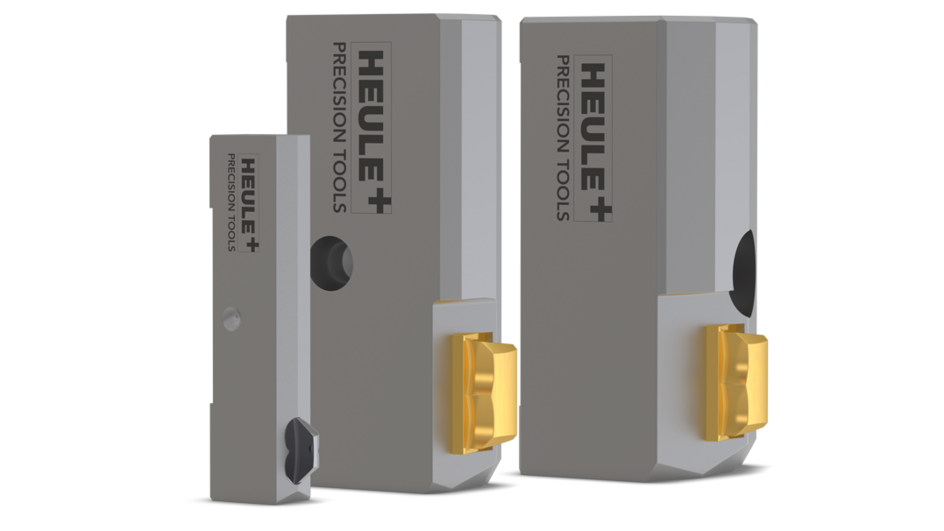

SNAP5 刀座
SNAP20 刀座

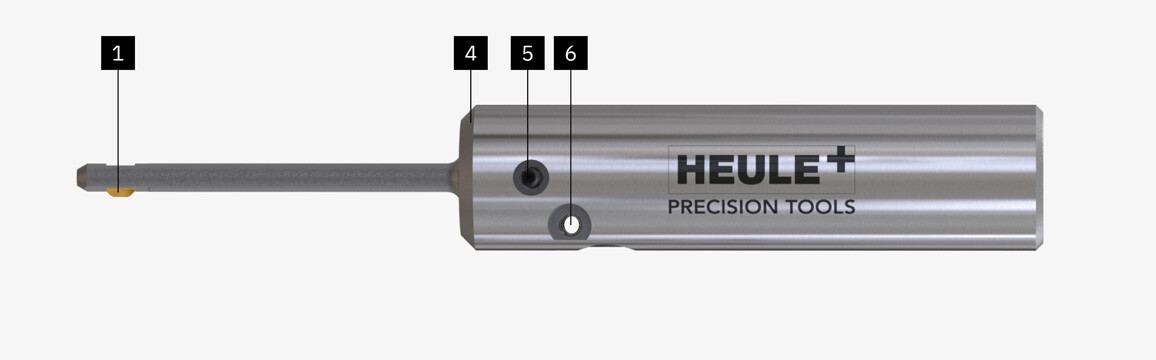

fasen-snap2-werkzeug
fasen-werkzeug-snap2-schnitt
fasen-werkzeug-snap2-schnitt

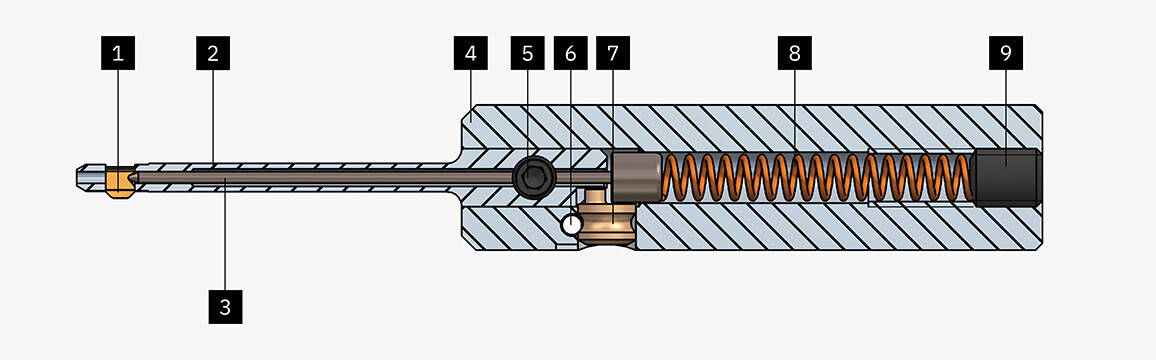

刀具结构
  1. 刀片
  2. 刀片壳
  3. 控制销
  4. 刀体
  5. 锁紧螺钉
  6. 重型夹紧销
  7. 偏心轮
  8. 复位弹簧
  9. 调节螺钉

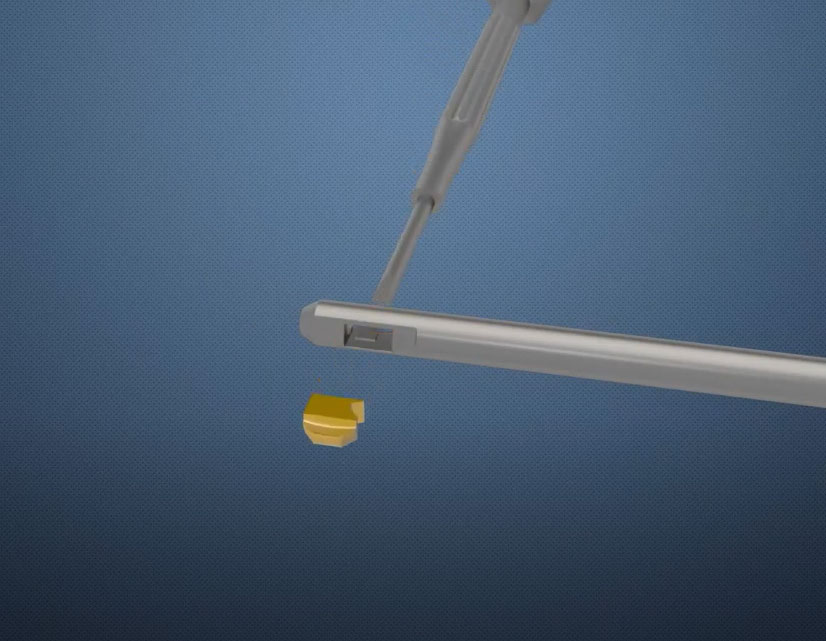

SNAP 2-4 | 更换刀片

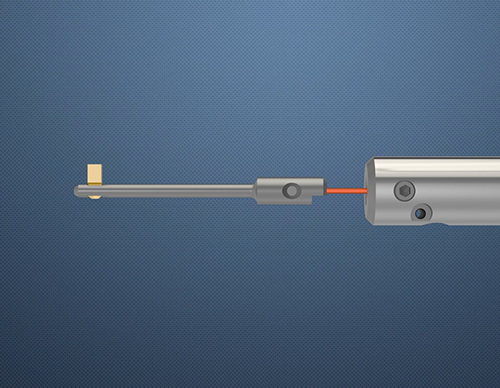

SNAP 2-4 | 更换刀杆和控制销
faswerkzeug-snap8-werkzeug
fasen-werkzeug-snap8-schnitt
fasen-werkzeug-snap8-schnitt

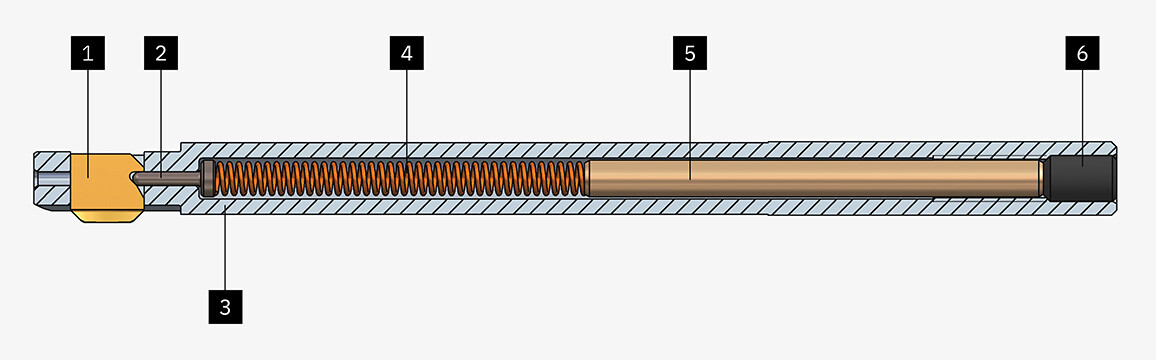

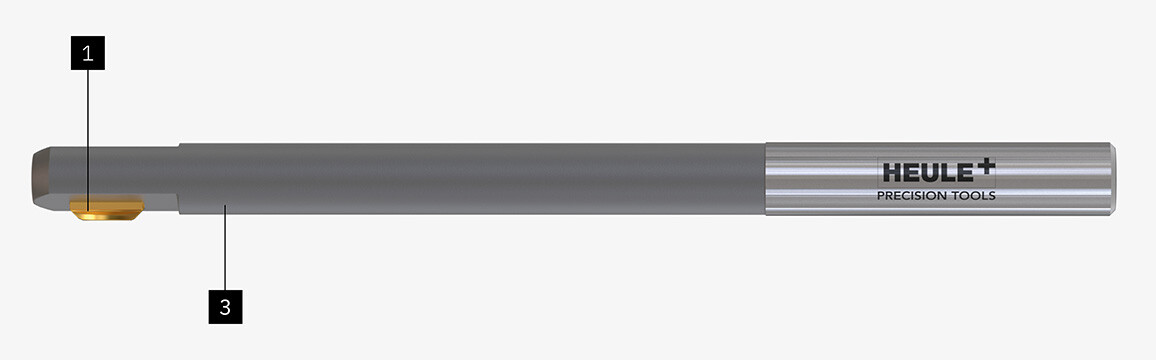

刀具结构
  1. 刀片
  2. 控制销
  3. 刀体
  4. 复位弹簧
  5. 距离销
  6. 调节螺钉

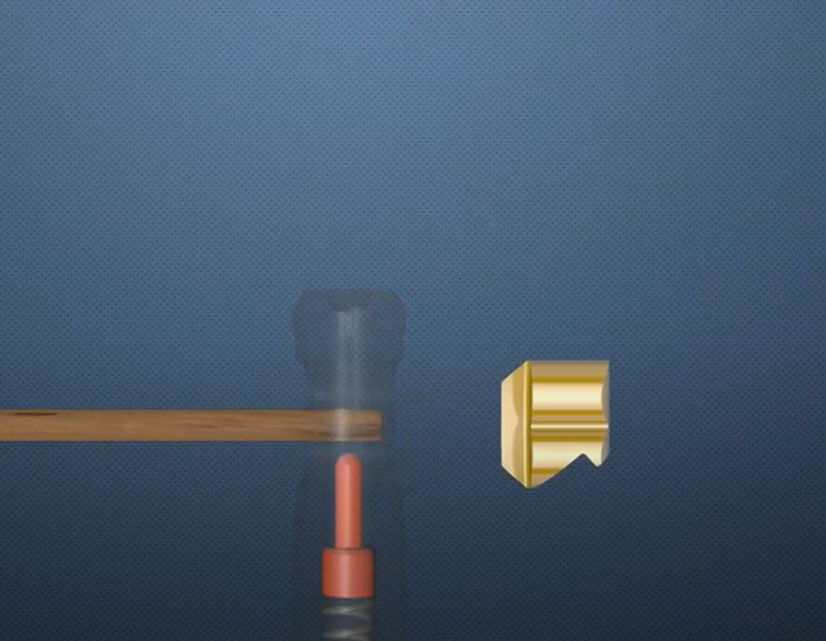

SNAP 5-20 | 更换刀片

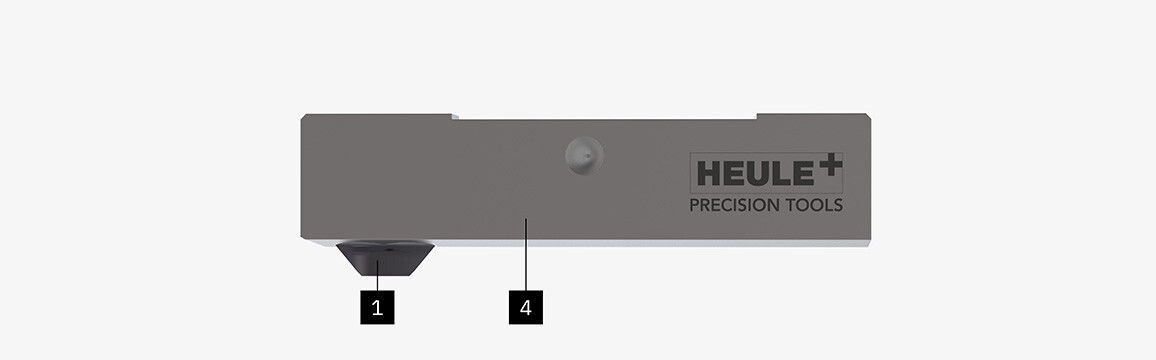

Faswerkzeug-SNAP5-Kassette
Faswerkzeug-SNAP5-Kassette_Schnitt
Faswerkzeug-SNAP5-Kassette_Schnitt

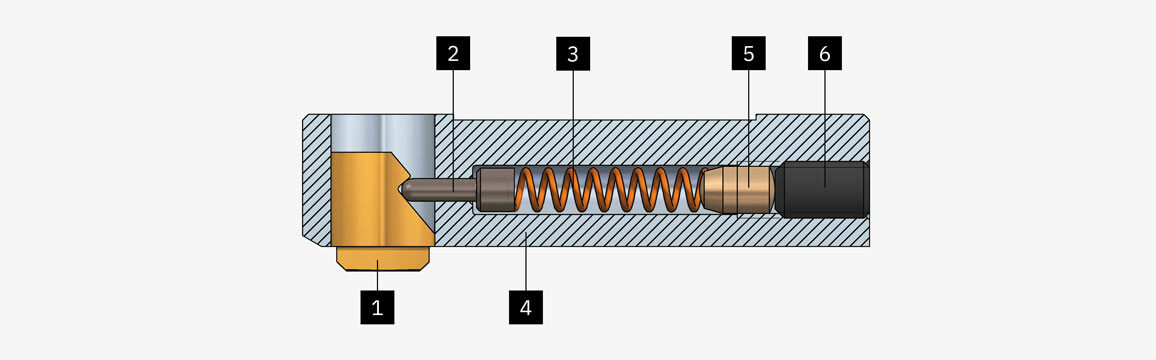

刀具结构
  1. 刀片
  2. 控制销
  3. 复位弹簧
  4. 刀体
  5. 距离销
  6. 调节螺钉

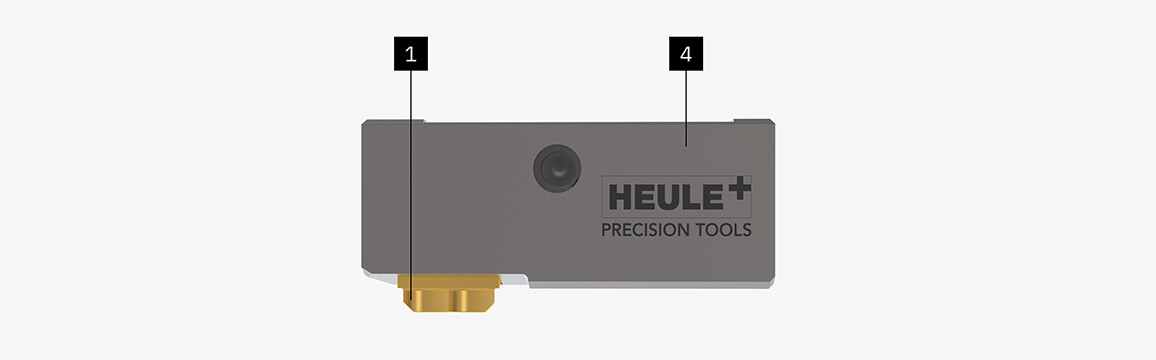

Faswerkzeug-SNAP20-Kassette

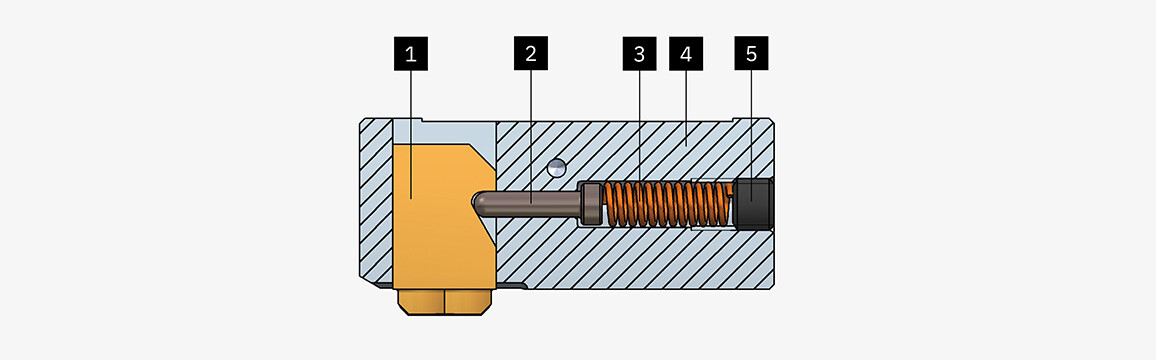

Faswerkzeug-SNAP20-Kassette_Schnitt
Faswerkzeug-SNAP20-Kassette_Schnitt
刀具结构
  1. 刀片
  2. 控制销
  3. 复位弹簧
  4. 刀体
  5. 调节螺钉
Arbeitsweise Faswerkzeug SNAP

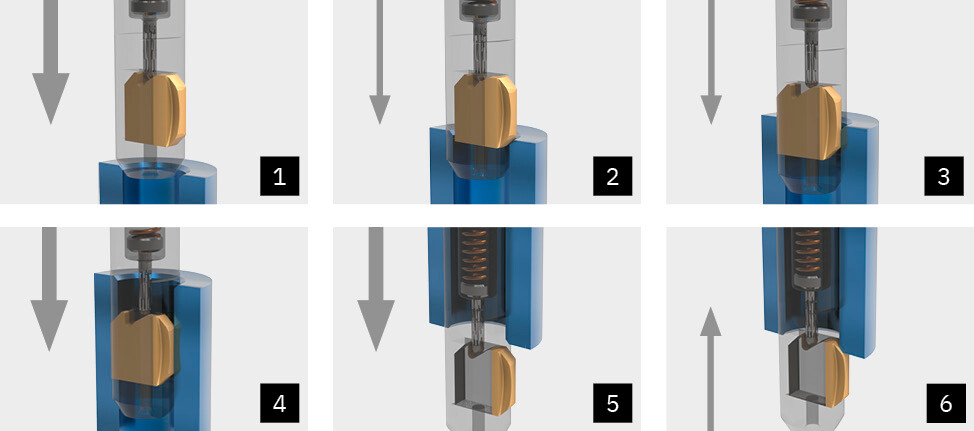

加工过程描述

在加工过程中，无需改变刀具旋转方向即可完成正反倒角。当倒角尺寸达到预设要求时，刀片会自动缩回刀体，正面倒角完成后，刀具可以快速通过工件，刀片侧面特殊设计的形状保证了刀片在过孔时不会对孔壁有破坏。


刀片本身有一个特别斜面，该部分与控制销能够紧 密地配合，以保证刀片在离开孔以后能够被控制销 推回到初始位置。反向攻进产生背面的倒角，而无 需停止主轴或者改变主轴的转速。在完成了背面倒角加工后，刀具能够以快速进给的方式回到起始位置。正反向去毛刺或倒角操作通过这种加工方式便能顺利地完成。

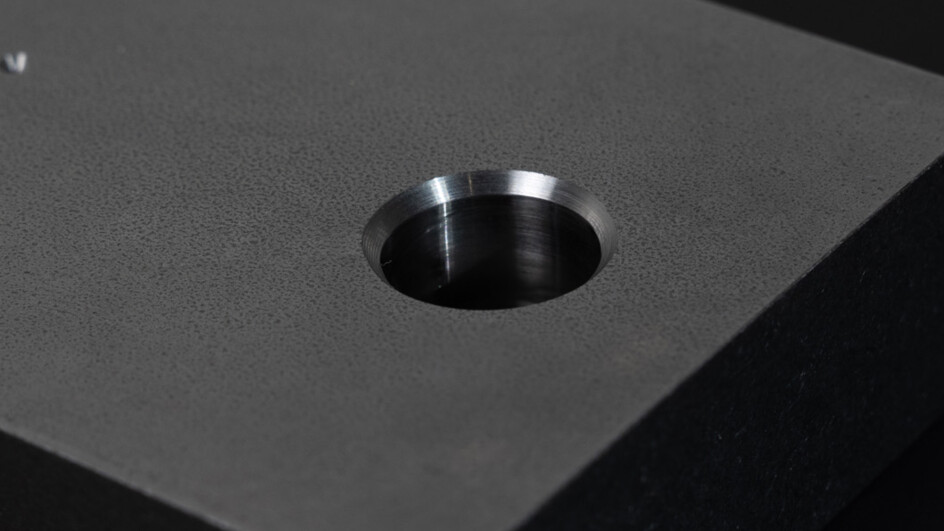

倒角能力保持不变，即使当加工层面的高度因公差（例如铸件）而改变时。

下载

您想要了解更多有关 SNAP 技术的信息吗？请点击下方下载区。

SNAP | 产品目录
SNAP | 产品目录
pdf ・ 12,8 MB
SNAP | 切削参数
SNAP | 切削参数
pdf ・ 306,3 KB
SNAP | 编程信息
SNAP | 编程信息
pdf ・ 508,5 KB
转到“媒体和下载中心”
Online-Seminar-chamfering

怎样在钻孔双面设置倒角？

我们将在 20 分钟的网络直播“单次工序中完成正反面倒角”中告诉您这一点。

转到“网络直播”
示例应用
倒角刀具的应用
snap-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild12
snap-vor-und-rückwärts-fasen
1 / 2
背部植入物 | PEEK 是一种可用于医疗技术的高级材料。
更多有关背部植入物的信息 所有示例应用
snap-produkt-icon
Webseite_Vorschau_Anwendungen_nur Bild20
snap-vor-und-rückwärts-fasen
1 / 2
升降机滑轮 | 过程优化：省去了再次夹紧以及对准操作。
更多有关升降机滑轮的信息 所有示例应用
