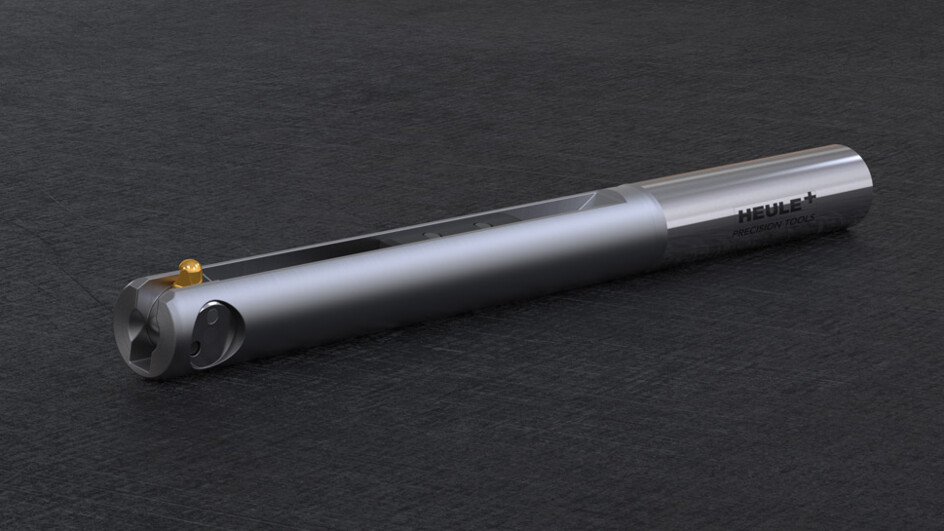

cofa-werkzeug-entgraten
anwendungssituation-entgratwerkzeug-COFA
anwendungssituation-entgratwerkzeug-COFA

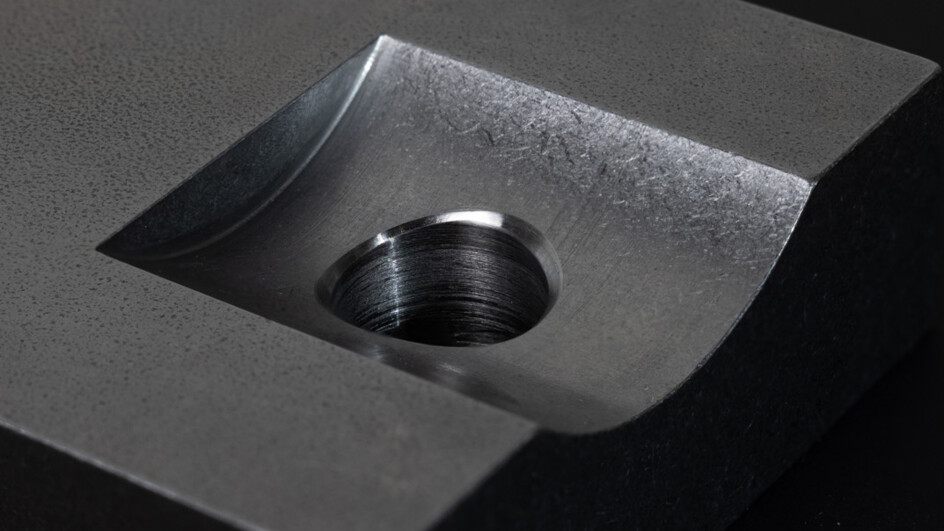

Resultat-entgraten-COFA

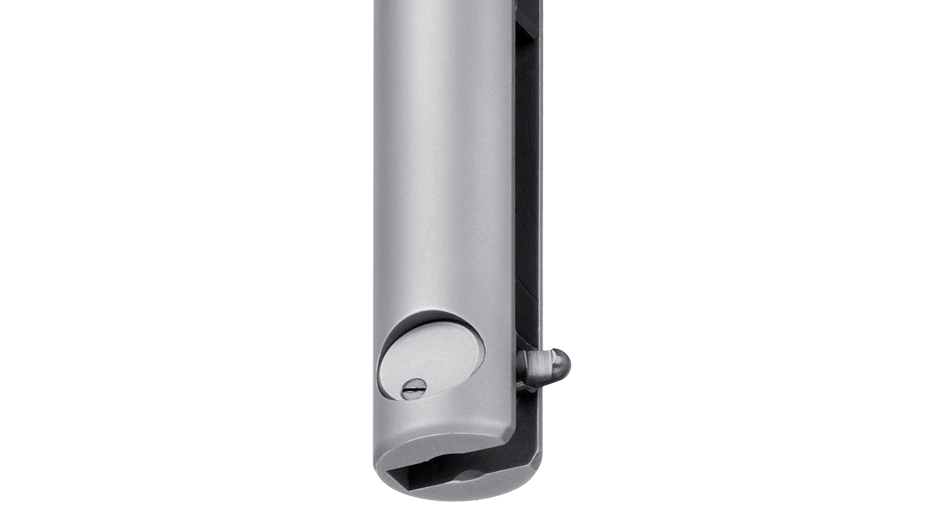

cofa-detail
Entgraten-COFA-Kassetten-Sortiment
COFA_Messer-Uebersicht
返回“去毛刺”

COFA

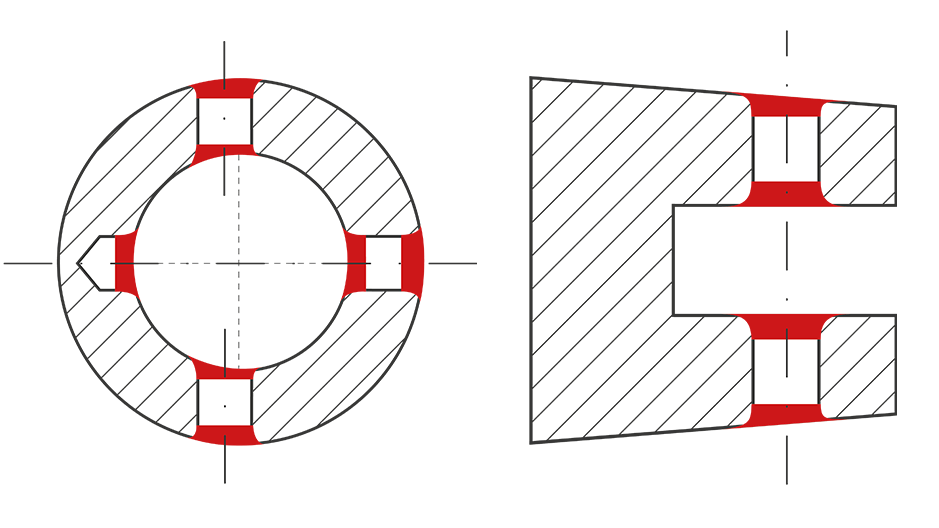

单次工序中完成平面和曲面孔口的正反面去毛刺

  • 无需翻转工件或停止主轴
  • 类圆弧状的去毛刺效果
  • 标准品类刀具最小加工孔直径为 2.0 mm
  • 从最小孔径 10.0 mm 到任意大孔径的刀座解决方案
COFA | 产品目录
pdf ・ 14,0 MB
Tool Selector
cofa-entgratwerkzeug-sortiment

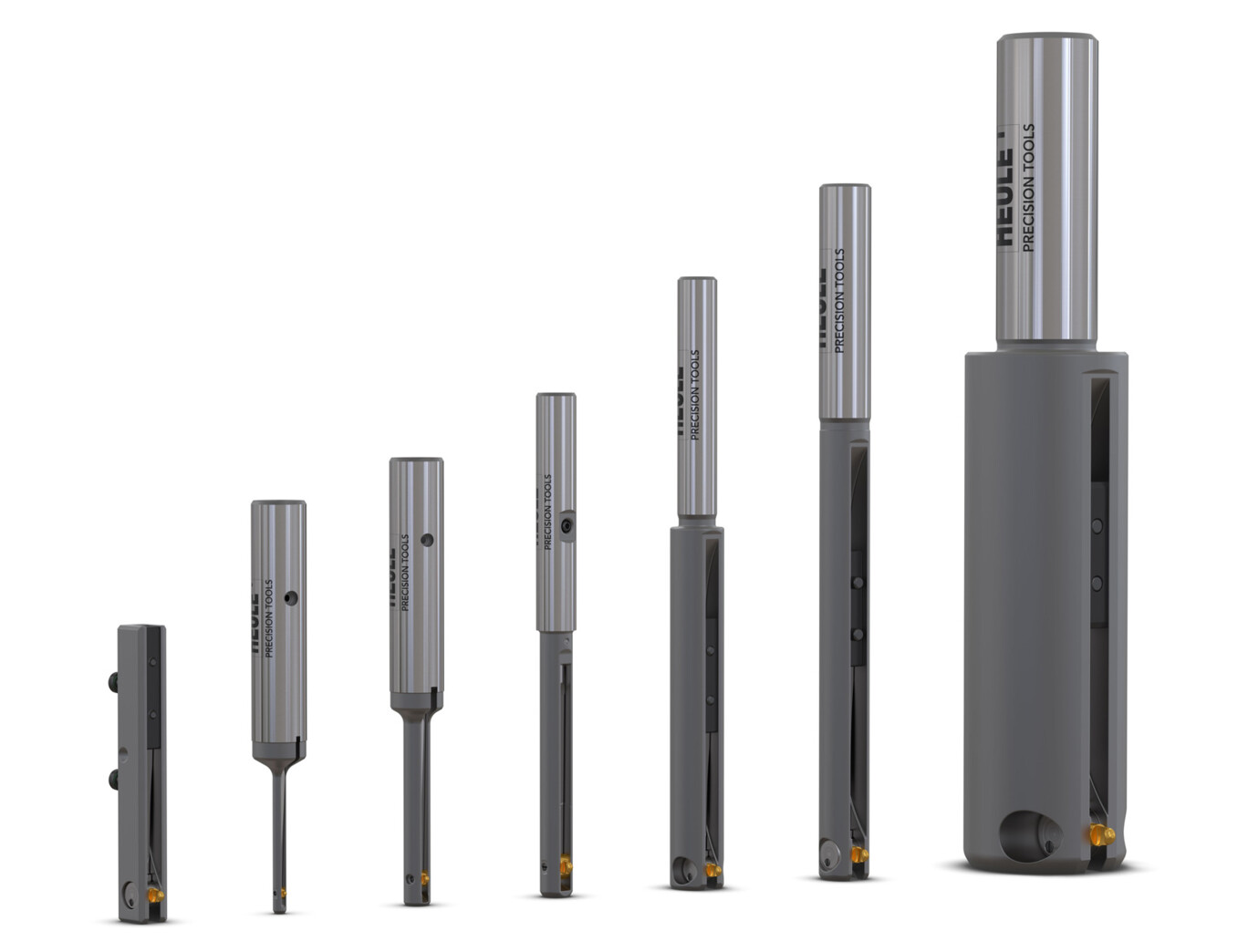

品类

 该品类包含适用于孔直径范围 2.0 mm 至 26.0 mm 的去毛刺刀具。对于大于Ø26mm的孔去毛刺，我们可以使用COFA标准刀座系统。类圆弧状去毛刺尺寸为 0.1 mm 至最大 1.4 mm，视孔径与刀片的选择。刀片既可以是可正反切削的设计，也可以是仅反向切削的设计。COFA 可以在 CNC 模式以及手动模式下可靠地工作。COFA 用于金属或其他材料的孔去毛刺。

孔径最大去毛刺尺寸刀具系列
Ø2.0-Ø3.1 mm0.10 mmC2
Ø3.0-Ø4.1 mm0.15 mmC3
Ø4.0-Ø5.0 mm0.25 mmCOFA 4M
Ø5.0-Ø6.0 mm0.35 mmCOFA 5M
Ø6.0-Ø8.4 mm0.70mmC6
最小 Ø10.0 mm0.70mmC6 刀座
Ø8.0-Ø12.4 mm0.90 mmC8
最小 Ø14.0 mm0.90 mmC8 刀座
Ø12.0-Ø26.0 mm1.40 mmC12
最小 Ø20.0 mm1.40 mmC12 刀座

如果标准品类中的刀具解决方案不适用于您的应用，好优利可以为您提供详细的应用分析，开发适合您应用的解决方案。

更多有关定制产品的信息

结构

COFA 去毛刺刀具的设计原理已在几十年的实践中得到验证。尺寸决定了存在两种不同的结构。在 COFA C2/C3 和 4M/5M 中，刀片和刀片座构成一个单元，而在 COFA C6 到 C12 中，刀片和刀片座是分开的，新的分体式结构使得更换刀片更简单快速。

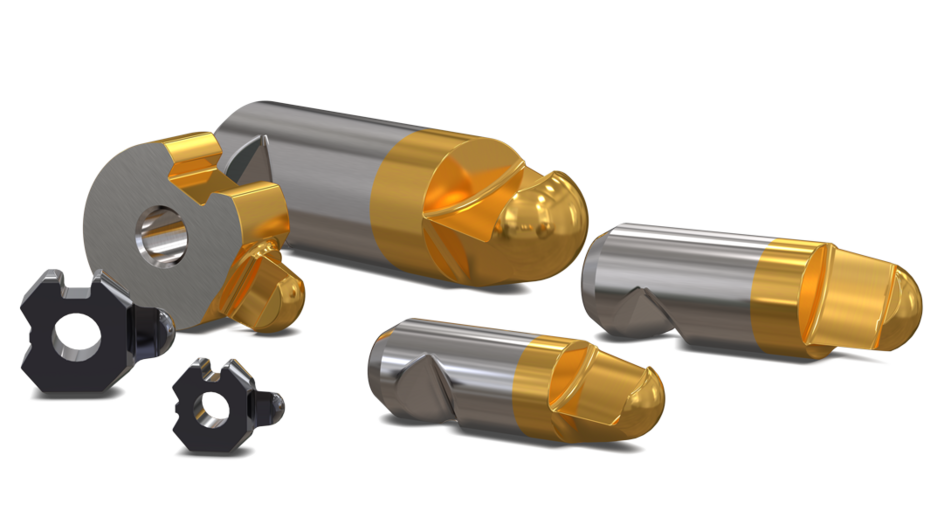

COFA 刀片为可更换的硬质合金刀片，这种刀片带有不同的涂层，可处理各种工件材料。刀片独特的几何形状确保了稳定的去毛刺效果。COFA C6 到 C12 中可通过应用不同的刀片长度到同一个刀体中，使其可以针对不同的孔径去毛刺。

COFA C2/C3
COFA 4M/5M
COFA C6-C12

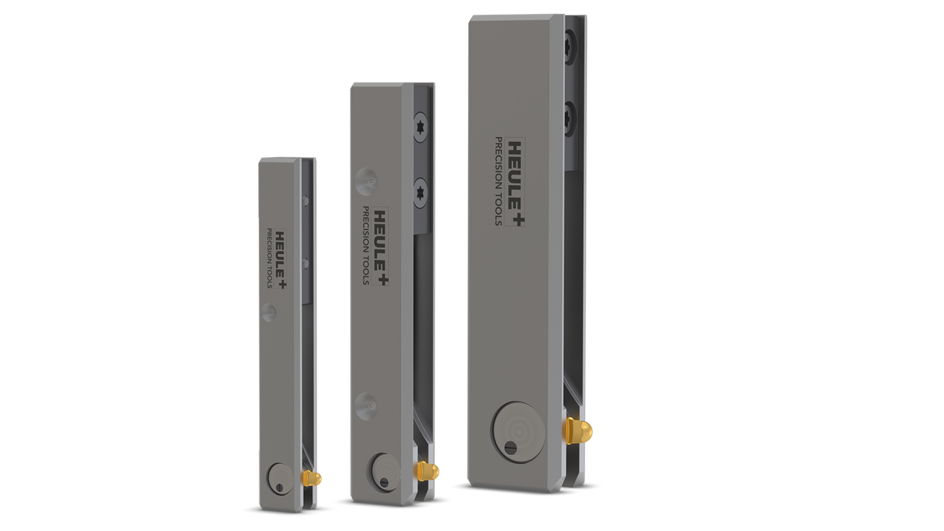

COFA C6 刀座
COFA C8/C12 刀座
entgratwerkzeug-cofa-c2-werkzeug
entgratwerkzeug-cofa-c2-schnitt
entgratwerkzeug-cofa-c2-schnitt
刀具结构
  1. 刀片
  2. 夹紧销
  3. 弹簧
  4. 刀体
  5. 圆柱销
  6. 调节螺钉
COFA C2 C3 | 更换刀片
COFA C2 C3 | 更换弹簧
entgratwerkzeug-cofa5m-werkzeug
entgratwerkzeug-cofa5m-schnitt
entgratwerkzeug-cofa5m-schnitt
刀具结构
  1. 刀片
  2. 开口销
  3. 弹簧
  4. 刀体
  5. 夹紧销
COFA 4M 5M | 更换刀片
COFA 4M 5M | 更换弹簧
entgratwerkzeug-cofa-c8-werkzeug
entgratwerkzeug-cofa-c8-schnitt
entgratwerkzeug-cofa-c8-schnitt
刀具结构
  1. 开口销
  2. 刀片座
  3. 刀片
  4. 弹簧
  5. 圆柱形螺栓
  6. 夹板
  7. 刀体
COFA C6-C12 | 更换刀片
COFA C6-C20 | 更换弹簧
COFA C6 Kassette_Rendering
COFA C6 Kassette_Schnitt
COFA C6 Kassette_Schnitt
刀具结构
  1. 开口销
  2. 刀片座
  3. 刀片
  4. 刀体
  5. 弹簧
  6. 夹板
COFA C12 Kassette_Rendering
COFA C12 Kassette_Schnitt
COFA C12 Kassette_Schnitt
刀具结构
  1. 开口销
  2. 刀片座
  3. 刀片
  4. 刀体
  5. 弹簧
  6. 夹板
Arbeitsweise Entgratwerkzeug COFA

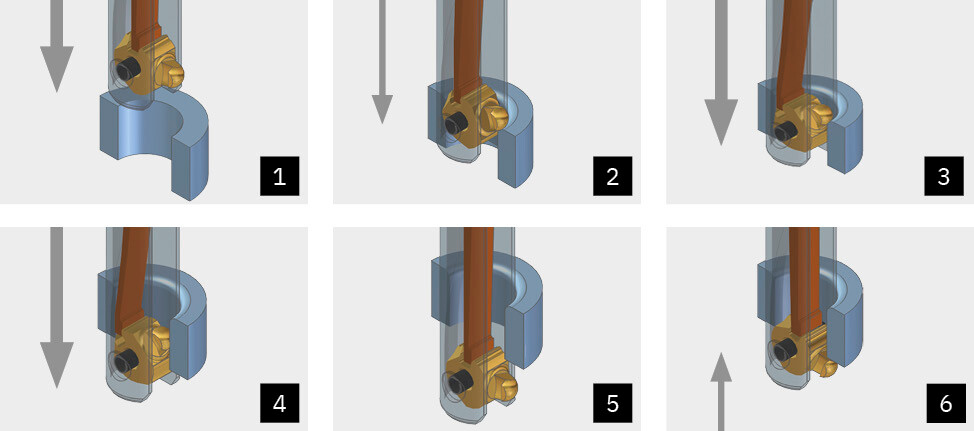

加工过程描述

COFA 的加工过程非常简单。在正向工作进给中以工作转速去除工件正面孔口上的毛刺。然后刀片收缩，刀具快速通过工件。由此得到一个均匀放射状去毛刺的孔口。



刀具会快速穿过孔，无需停止主轴。此过程不会损伤孔的内表面。然后在反向工作进给中去除孔口反面毛刺。完成反面去毛刺后，将刀具从孔中快速移出。



COFA刀片安装在带弹簧片的刀体上。这样一来，切削刃也可以沿着曲面孔边缘移动。例如在进行管件的去毛刺时，这是必要的。去毛刺效果一致，即使当加工层面的高度因公差（例如铸件）而改变时。

下载

您想要了解更多有关 COFA 技术的信息吗？请通过我们的下载区获取更多信息。

COFA | 产品目录
COFA | 产品目录
pdf ・ 14,0 MB
COFA | 切削参数
COFA | 切削参数
pdf ・ 91,9 KB
COFA | 编程信息
COFA | 编程信息
pdf ・ 141,0 KB
